更新换代的速度与时俱进，在性能不断提高的同时，小型化也已成为不可逆转的事实和趋势。然而，由于新一代的空间越来越局促，如何释放更多的空间留给不断增加的功能，成为了产品设计师亟待解决的难题。因此，

　　作为业界提供电子产品核心元器件东芝利用先进的半导体技术工艺使芯片的功能不断增强，体积不断缩小，同时也优化了能耗。最新推出的两款智能功率器件：TPD2015FN和TPD2017FN就是减小表贴面积，助力电子产品小型化的一种积极尝试。

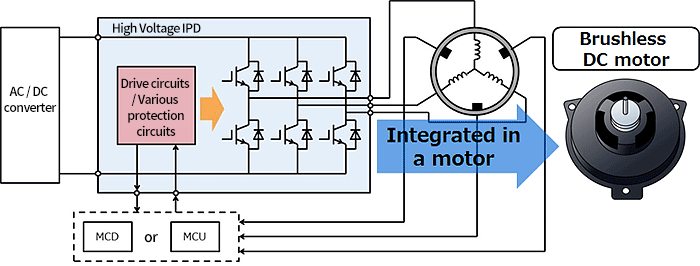

　　事实上，智能功率器件（IPD）和智能电源开关（IPS）意思相近，两者均可用于车载和工业应用。智能功率器件也叫智能功率驱动IC、SMARTMOS（智能MOSFET）或带保护的MOSFET，拥有多种功能，如过电流保护、热关断、诊断输出等。它是一种单片功率IC，芯片上集成了输出级功率MOSFET或IGBT以及控制输出级电路，可以用来直接驱动直流无刷（BLDC电机等负载。

　　东芝推出的TPD2015FN和TPD2017FN智能功率器件中，前者是高边开关，后者是低边开关，均为8通道开关阵列。两款产品均可在并行模式下运行，并直接以CMOS、TTL逻辑电路（MCU等）驱动功率负载。其中TPD2015FN集成了电荷泵，具有MOSFET输出功能；TPD2017FN则集成了有源钳位电路和N沟道MOSFET。

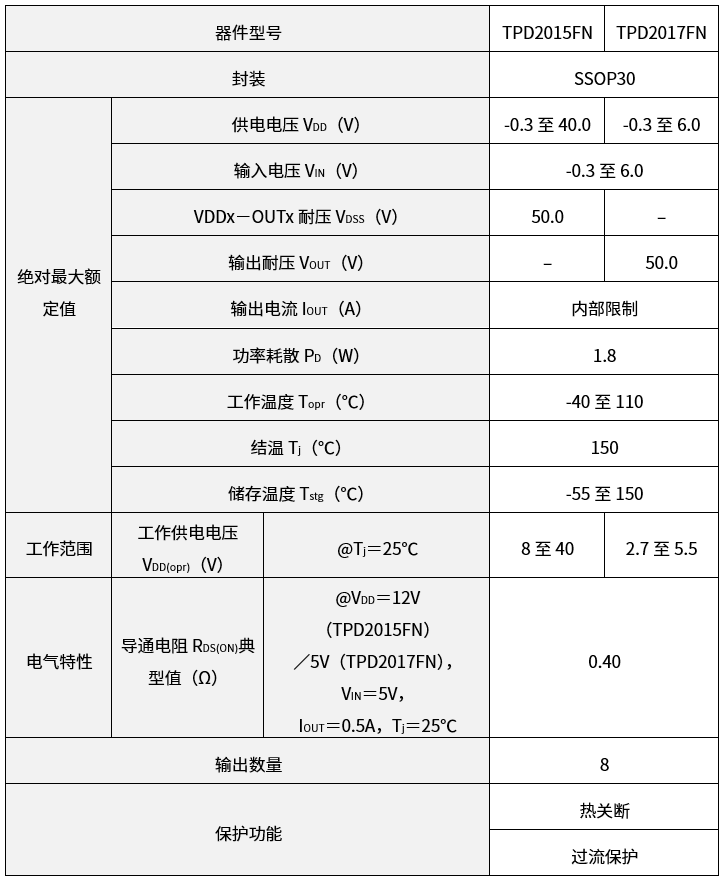

　　两款新产品的最高工作温度是110℃，高于现有产品（TPD2005F和TPD2007F）的85℃工作温度，能够支持工作温度更高的应用。此外，两款新产品还内置了过流保护和过热保护电路，有助于提高设计的可靠性。

　　内置N沟道MOSFET（8通道）和控制电路的单芯片IC（高边开关TPD2015FN具有内置电荷泵）

　　TPD2015FN和TPD2017FN的最大优势在于高集成度，采用东芝的模拟器件整合工艺（BiCD，双极CMOS-DMOS），实现了0.4 Ω（典型值）的导通电阻，比东芝现有产品低50%以上。

　　另外，两款新产品支持大电流应用，与机械继电器不同，开关时不会发生接触磨损，因此无需进行器件维护网站设计。

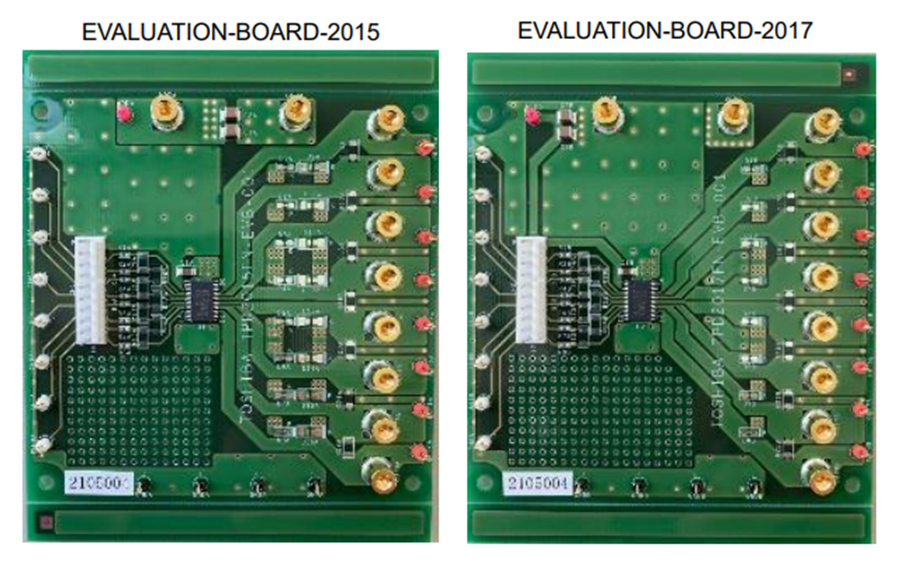

　　为了让客户在进行产品设计时更了解上述两款产品的性能，东芝还提供便于测试的评估板及相关技术支持，帮助客户更快速开发出产品。

　　东芝TPD2015FN和TPD2017FN主要应用于工业控制领域，可以控制电机、电磁阀、螺线管、灯具及其他应用，如工业设备（数控机床、变频器／伺服器、IO-Link控制设备）中的可编程逻辑控制器，驱动其中的电阻负载和感性负载。上述两款产品的推出进一步扩充了东芝的智能功率器件产品阵容，同时也是身体力行顺应电子产品小型化趋势的具体体现。
