什么是寄生效应?寄生电容及版图抗干扰设计

发布日期:2024-03-05 02:51浏览次数:

  在非理想状态下设计中不希望存在的,有物质本身特性,或物质与物质间相互作用网站设计,在特定条件下所产生的新特性。

  耦合。同样电容c的电荷积累会减缓信号a的突然变化,如果b信号接的是一个恒定的牢固的电位时,就会对a信号滤波。

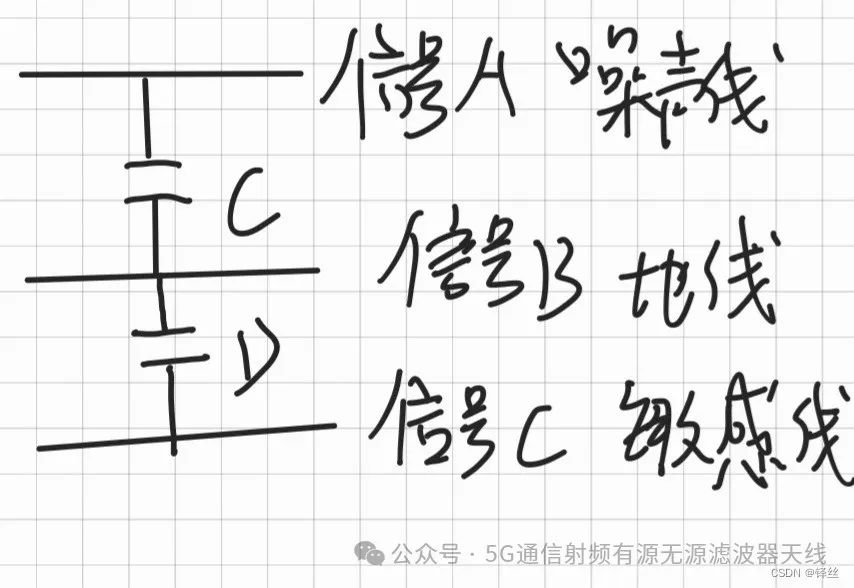

  上图噪声线a的波动很难拉动b地线,就算拉动了b,也是频率和幅度都大幅度消减的噪声。在通过寄生电容D耦合到信号C上噪声就更小了

什么是寄生效应?寄生电容及版图抗干扰设计(图1)

  如果一个metal穿过两个nwell之间两个n+/p+间,metal和衬底的寄生电容会让衬底反型,形成寄生mos管。
